Гост для задвижек 30с41нж
Технические характеристики задвижек 30с41нж
Показатели назначения задвижек 30с41нж
- Рабочая среда: Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
- Температура рабочей среды: от −40°С до +450°С
- Условия эксплуатации: У1
- Минимальная температура окружающего воздуха: −40°С
Материальное исполнение задвижек 30с41нж
- 1. Корпус: сталь 25Л
- 2. Крышка: сталь 25Л
- 3. Клин (диски): сталь 25Л
- 4. Шпиндель: 20Х13
- 5. Гайка шпинделя: сталь 45, латунь ЛС59-1 (для исполнения под приварку)
- 6. Гайка: сталь 25
- 7. Шпилька, болт: сталь 35
- 8. Болт откидной: сталь 35
- 9. Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ
- 10. Набивка сальника: АГИ, ТРГ
- 11. Маховик: Чугун
- 12. Подшипник: по ГОСТ 7872-89
- 13. Наплавка на кольце в корпусе: 07Х25Н13
- 14. Наплавка на клине: сталь по типу 20Х13

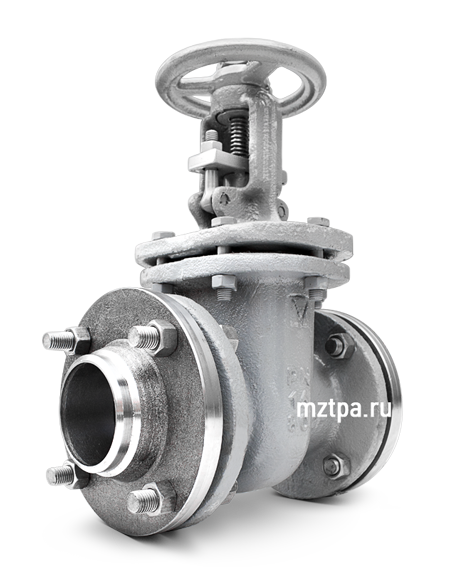

Задвижка стальная клиновая литая 30с41нж (двухдисковый клин), DN 50 — 300 мм
Источник
30с41нж задвижка
Стальные литые клиновые задвижки 30с41нж предназначены для установки на трубопроводах в качестве запорного устройства. Корпусные детали задвижек изготавливаются из стали марок: 25Л, 20ГЛ, 12Х18Н9ТЛ с фланцевым присоединением и под приварку, с ручным управлением (с маховиком, механическим редуктором) или исполнением под электропривод.
Описание задвижки 30с41нж
Класс герметичности «А» по ГОСТ 9544-2015.
Срок службы задвижек 30с41нж не менее 10 лет. Гарантия 24 месяца.
Рабочая среда задвижек 30с41нж: вода, пар, нефть, масло, природный газ, неагрессивные жидкие и газообразные среды, жидкие неагрессивные нефтепродукты, по отношению к которым, материалы применяемые в задвижке коррозионностойкие.
Температура рабочей среды: от −40°С до +450°С
Условия эксплуатации: У1
Минимальная температура окружающего воздуха: −40°С
Основные технические характеристики задвижки 30с41нж
Корпус: сталь 25Л
Крышка: сталь 25Л
Клин (диски): сталь 25Л
Шпиндель: 20Х13
Гайка шпинделя: сталь 45, латунь ЛС59-1 (для исполнения под приварку)
Гайка: углеродистая сталь ГОСТ 1050–88 класс прочности не ниже 5.6 по ГОСТ 1759.5–87
Шпилька, болт: углеродистая сталь ГОСТ 1050–88 класс прочности не ниже 5.6 по ГОСТ 1759.5–87
Болт откидной: сталь 35
Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит
Набивка сальника: АГИ, ТРГ
Маховик: сталь 25Л
Подшипник: шариковый упорный
Наплавка на кольце в корпусе: 07Х25Н13, 08Х21Н10Г6
Наплавка на клине: 13Х25Т, 10Х17Т
 |  |
| Задвижка стальная клиновая литая 30с41нж (двухдисковый клин), Ду 50 — 300 мм | Упругий клин, Ду 50 — 400 мм |
Габаритные размеры задвижек 30с41нж
| Наименование | DN | D | D0 | L | H | H1 | Масса, кг |
| Задвижка 30с41нж Ду 50 | 50 | 160 | 160 | 180 | 281 | 346 | 17 |
| Задвижка 30с41нж Ду 80 | 80 | 195 | 160 | 210 | 336 | 428 | 29 |
| Задвижка 30с41нж Ду 100 | 100 | 215 | 210 | 230 | 385 | 496 | 39 |
| Задвижка 30с41нж Ду 125 | 125 | 245 | 210 | 255 | 470 | 600 | 61 |
| Задвижка 30с41нж Ду 150 | 150 | 280 | 320 | 280 | 576 | 742 | 83 |
| Задвижка 30с41нж Ду 200 | 200 | 335 | 320 | 330 | 686 | 902 | 124 |
| Задвижка 30с41нж Ду 250 | 250 | 405 | 400 | 450 | 854 | 1118 | 242 |
| Задвижка 30с41нж Ду 300 | 300 | 460 | 460 | 500 | 998 | 1315 | 315 |
| Задвижка 30с41нж Ду 350 | 350 | 520 | 460 | 550 | 1220 | 1570 | 465 |
| Задвижка 30с41нж Ду 400 | 400 | 580 | 502 | 600 | 1440 | 1850 | 640 |
Компания НПФ «РАСКО» предлагает 30с41нж задвижки производства ЗАО «ПО «Муромский завод трубопроводной арматуры» (ЗАО «ПО «МЗТА») по низким минимальным ценам завода изготовителя со склада в Москве с доставкой транспорной компанией по всей России.
Источник
Задвижка 30с41нж — ассортимент и технические характеристики
Любая трубопроводная промышленная или коммунальная магистраль, предназначенная для транспортировки различного вида рабочих сред, оснащается запорными устройствами под названием задвижки, позволяющими производить ремонтные работы на конкретном участке. Одна из популярных разновидностей запирающих узлов среди обширного модельного ряда аналогов — задвижка 30с41нж, включающая в себя широкий ассортимент модификаций.
Задвижка 30с41нж находит применение в качестве запорной арматуры трубопроводов в инженерных сетях газо- и водоснабжения, нефтяной, химической и пищевой промышленности. При выборе запирающего узла данной серии пользователю полезно иметь информацию о существующих модификациях, материалах их изготовления, производителях.
Рис. 1 Разновидности 30с41нж
Что собой представляет задвижка 30с41нж
Если обратиться к стандартной маркировке, то расшифровка 30с41нж выглядит следующим образом:
- 30 – задвижка;
- с — углеродистая сталь;
- 41 — номер типового конструктивного исполнения;
- нж — нержавейка, позиция указывает на материал изготовления уплотнительной поверхности, то есть наплавления на клиновидном затворе (в данной модели) или в седельных кольцах.
Так как данная маркировка является общей информацией о любой задвижке из широкого модельного ряда, каждый производитель обозначает свои изделия дополнительными буквенно-цифровыми символами. К примеру, маркировка изделия 30с41нж Ду150 Ру16 сообщает потребителю дополнительную информацию о диаметре проходного канала в 150 мм (Ду=Dn в стандартных условных обозначениях) и рабочем давлении в 1,6 мПа или 16 атмосфер (Ру=Pn в типовых обозначениях).
Модель 30с41нж является запорным узлом с заслонкой клиновидного типа и выдвигающимся шпинделем, рассмотрим ее некоторые узлы подробнее:
Клин. Отличительная особенность клина в данной модификации — наличие двух подвижных дисков с пружинящей деталью между ними. Данная конструкция позволяет заслонке самоустанавливаться и полностью исключает заклинивание при высокой степени герметизации перекрываемого канала. К тому же поверхности клина и седла подвержены меньшему износу, а само прилагаемое усилие для перекрывания прохода ниже, чем у разновидностей с жестким клином.
Уплотнение. Задвижка клиновая (сокращение в виде аббревиатуры ЗКЛ иногда встречается в описании товара у некоторых производителей) 30с41нж имеет сальниковое уплотнение, в котором подвижный шток отделен от рабочего тела пористой прокладкой, она прижимается дисковым сальником с помощью накидной гайки. Сальник — одно из наиболее дешевых и наименее надежных уплотнений, поэтому в процессе эксплуатации задвижек нередко возникают протечки и сальниковую набивку приходится менять или добавлять в нее масло.
Шпиндель. Резьбовой шток, на конце которого находится клин, при вращении перемещается вверх и вниз — это необходимо учитывать при установке узла в трубопроводную магистраль.
Материалами изготовления 30с41нж являются различные стальные сплавы, благодаря этому она имеет наивысшие гидравлические параметры по сравнению с аналогичными изделиями из чугуна и цветных металлов и может выдерживать внутреннее давление до 250 атмосфер.
Рис. 2 Размерные параметры 30с41нж
Ассортимент и технические характеристики задвижек с маркировкой 30с41нж
Задвижка стальная 30с41нж довольно популярна во многих отраслях промышленности и коммунального хозяйства, ее выпускает широкий ряд производителей из различных металлических сплавов с конструктивными изменениями в пределах ГОСТ. Ее основные параметры имеют следующий вид:
- Транспортируемая среда: вода, пар, жидкие и газообразные нефтепродукты, масло, природный газ, прочие низкоагрессивные вещества, не оказывающие коррозионного воздействия на материал изготовления устройства.
- Тип присоединения к трубам: фланцевое, сварное.
- Направление движения перемещаемого рабочего тела: двухстороннее.
- Температурный диапазон транспортируемой среды: от -40 °С до +425 °С.
- Тип управления: ручное шпиндельное или редукторное посредством махового колеса, электрическое.
- Материалы изготовления: обыкновенные стали для отливок 20Л, 20ГЛ, 25Л, легированные жаропрочные и коррозионностойкие сплавы 12Х18Н9ТЛ, 12Х18Н12МЗТЛ, 20Х5МЛ.
- Долговечность: средний эксплуатационный срок 10 лет, ресурс не менее 2500 циклов, наработка на отказ в среднем 500 циклов.
- Срок гарантии: зависит от конкретного производителя, в среднем 2 года.
- Диапазон давлений: от 16 (номинальное) до 250 бар.
- Диаметр проходного канала: от 50 до 500 мм.
- Допустимая температура окружающей среды от -40 °С до +40 °С для климатической модификации У1.
- Вес: до 750 кг.
Рис. 3 Конструкция и материалы изготовления 30с41нж
Конструктивное устройство 30с41нж
Стальная клиновая задвижка 30с41нж состоит из следующих главных узлов:
Корпус. Включает в себя основную часть с фланцевыми дисками для встраивания в трубопроводную магистраль и крышку, в которой удерживается шпиндель. В данной модели корпус изготовлен методом литья, что придает ему повышенную прочность. Крышка является съемным элементом и подсоединяется к корпусу с помощью болтов.
Затвор. Элемент выполнен в виде двухдискового клина, что придает задвижке более высокие физические эксплуатационные характеристики, чем в дешевых изделиях с жестким клином. Для увеличения эксплуатационного срока и повышения герметичности перекрытия канала, затвор из низколегированной стали покрыт наплавкой из нержавейки.
Привод. Приводной механизм представляет собой резьбовой шток на подшипниках в верхней части, который перемещается по внутренней корпусной резьбе. На одном его конце размещен клиновидный затвор, сверху прикручен маховик, с помощью которого шток вращают вручную.
Основные производители и аналоги задвижек 30с41нж
На территории России клиновая с выдвижным шпинделем задвижка 30с41нж поставляется рядом крупных предприятий, к которым относятся: Арматехпром, Профиль-Арма, Армагус, Алексинский завод тяжелой промышленной арматуры (НПО Тяжпромарматура), Муромский, Благовещенский (БАЗ), Бологовский (БАЗ), Брянский (БрАЗ), Гусевский (Гусар), Камский (КАЗ), Котельниковский, Краснокутский (КАЗ) арматурные заводы.
Ее аналогами является ряд приборов, отличающихся приводом и материалами изготовления различных узлов, к примеру клиновая фланцевая модель 30лс541нж выполнена из легированной стали (лс) и имеет механический привод с конической передачей (обозначается цифрой 5 в маркировке). Еще один аналог 30с41нж — задвижка 30с941нж под электропривод (цифра 9 в обозначении), схожая электромодель 30нж941нж сделана из нержавейки (нж).
Рис. 4 Номенклатура аналогов 30с41нж с выдвижным шпинделем
Монтаж и условия эксплуатации задвижек 30с41нж
К монтажу запорной арматуры допускаются работники, освоившие ее конструктивное устройство, имеющие опыт установки данных узлов и знающие правила ТБ. Перед монтажом проводят следующие подготовительные операции:
- Очищают или продувают трубопроводы, используя горячий воздух, пар, освобождая их от грязи, наслоений ржавчины, песка, окалины.
- Проводят расконсервацию, снимая заглушки с проходных каналов трубопроводов, убирают антикоррозионное покрытие.
- Монтируют магнитный фильтр по потоку до места расположения задвижки, если трубопровод используют в целях подачи горячей воды для нужд отопления.
- Перед началом установочных работ проводят внешний осмотр изделия на отсутствие дефектов, вращая маховик, проверяют легкость и плавность перемещения клина.
- Проверяют взаимное расположение фланцев трубопровода — они должны размещаться в пространстве относительно друг друга параллельно на одной линии без перекосов.
При установке соблюдают следующие правила:
- Монтажные работы проводят только при закрытом клином канале.
- Задвижки размещают в местах, удобных для ремонта и осмотра в следующих позициях:
— Вертикально, когда маховик располагается сверху.
— Горизонтально, при этом угол отклонения корпуса от вертикального положения не должен превышать 90 градусов. - Процесс затягивания болтов проводят постепенно по диагонали, при этом следят, чтобы в соединении не было перекосов.
- При монтаже запрещено убирать перекосы посредством натяга.
- Запорной арматуре не должны передаваться нагрузки от трубопроводной магистрали, в которой они установлены (сжимание, растяжение, изгибание, скручивание, перекосы при неравномерной затяжке крепежных деталей). Если технологически избежать перечисленных проблем с трубопроводом невозможно, при монтаже предусматривают установку специальных опор или компенсирующих узлов, снимающих физическое напряжение с корпуса прибора.
- Запрещено ставить запорную арматуру в трубопроводные магистрали, подверженные постоянной вибрации.
Также при проведении монтажных работ не разрешается:
- Использовать запорную арматуру как регулятор потока рабочей среды.
- Устанавливать приборы в системы с параметрами, превышающими их рабочие характеристики.
- Монтировать задвижки при отсутствии руководства по эксплуатации.
- Разбирать или ремонтировать запорную арматуру при ее нахождении в системе под давлением.
- Проводить опрессовку трубопроводной магистрали при закрытой задвижке в случае, если испытательное давление превышает ее номинальный показатель.
Рис. 5 Стоимость некоторых модификаций
Задвижки 30с41нж, имеющие оптимальную конструкцию клиновидного затвора, находят широкое применение в различных отраслях промышленности и коммунального хозяйства. Благодаря обширному ассортименту изделий с различными геометрическими размерами и материалами исполнения основных узлов, их область использования в народном хозяйстве охватывает еще более широкий круг потребителей.
Источник
30с41нж
БК-Арматура предлагает к продаже стальные задвижки 30с41нж производства ООО «Нитэкмаш Сервис», ООО «СибЗТА», ОАО «ЛМЗ» и производства Китая.
Товар в наличии на складе в г. Щелково Московской области. Доставка в регионы — через транспортные компании. Доставка оплаченного товара до транспортной компании — бесплатно.
Задвижка 30с41нж литая клиновая с выдвижным шпинделем фланцевая Ру-16 Т-450 (нефтепродукты, вода, пар, газ):
| Наименование продукции | Цена с НДС, руб. | Вес, кг |
| 30с41нж Ду-50 | 4 132,90 | 13,5 |
| 30с41нж Ду-80 | 6 270,20 | 21 |
| 30с41нж Ду-100 | 8 382,40 | 31 |
| 30с41нж Ду-150 | 16 283,40 | 47,5 |
| 30с41нж Ду-200 | 22 985,60 | 90 |
| 30с41нж Ду-250 | 37 530,90 | 128 |
| 30с41нж Ду-300 | 48 986,20 | 178 |
| 30с41нж Ду-125 | 18 144,40 | 37 |
| 30с41нж Ду-400 | 117 570,80 | 320 |
Задвижка 30с41нж (ЛМЗ) литая клиновая с выдвижным шпинделем фланцевая Ру-16 Т-+425 (вода, нефтепродукты, масла, газ 2 группы), класс герметичности «А»:
| Наименование продукции | Цена с НДС, руб. | Вес, кг |
| 30с41нж (ЛМЗ) Ду-50 | 4 539,60 | 17 |
| 30с41нж (ЛМЗ) Ду-80 | 7 033,40 | 25 |
| 30с41нж (ЛМЗ) Ду-100 | 9 648,30 | 34 |
| 30с41нж (ЛМЗ) Ду-150 | 19 169,90 | 83 |
Задвижка 30с41нж (ЗКЛ 2-16 Китай) клиновая литая с выдвижным шпинделем фланцевая Ру-16 Т-425 (нефтепродукты, вода, пар):
| Наименование продукции | Цена с НДС, руб. | Вес, кг |
| ЗКЛ2-16 Ду-50 | 3 652,30 | 14 |
| ЗКЛ2-16 Ду-80 | 5 586,70 | 22 |
| ЗКЛ2-16 Ду-100 | 7 030,30 | 27,56 |
| ЗКЛ2-16 Ду-150 | 13 953,10 | 53 |
| ЗКЛ2-16 Ду-200 | 20 782,10 | 80 |
| ЗКЛ2-16 Ду-250 | 31 146,90 | 118,5 |
| ЗКЛ2-16 Ду-300 | 44 999,50 | 166,9 |
Технические характеристики стальных задвижек 30с41нж:
- Рабочая среда: вода, пар, нефть, масла, нефтепродукты.
- Температура рабочей среды: до 425ºС.
- Номинальное давление: 1,6 (16) МПа (кгс/см²).
- Присоединение к трубопроводу: фланцевое
- Материал основных деталей:
— корпус, крышка, клин: сталь 25Л; 35Л (20ГЛ; 25ХГСЛ)
— шпиндель: сталь 20Х13 (14Х17Н2).
— маховик: чугун.
— прокладка под крышку: паронит ПОН ГОСТ 481-80.
— уплотнение в затворе (наплавка): 07Х25Н13 (12ХН10Т; 08Х17Т1) - Герметичность затвора: класс А, В, С, Д по ГОСТ 9544-2005.
По вашей заявке все изделия будут укомплектованы ответными фланцами, крепежом и прокладками.
